Шта је решење за графит и зашто је потребно модерним индустријама?

Терминраствор графитаје постало уобичајено у индустријама које зависе од угљеничних и графитних материјала-високих перформанси. Компаније попутСГЛ, Мерсен, Тојо Тансо,и многе глобалнеспецијалисти за графитописују своје услуге не као "производи од графита,“ али каораствори графита. Ова промена одражава дубљи тренд: индустријски купци више не купују једноставне блокове или компоненте. Они купују резултате, перформансе, стабилност и инжењерску подршку.

Као компанија са више од 25 година искуства у специјалним графитним и угљеничним материјалима,СХЈ ЦАРБОНради са клијентима из области полупроводничке,{0}}металургије на високим температурама, хемикалија, стакла, фотонапонске обраде, производње батерија и још много тога. Из нашег глобалног искуства, један увид остаје константан:

Пре разумевања араствор графита, прво морате разуметиграфитсама-своју структуру, својства, варијације и њене индустријске улоге.

Тек тада инжењери, купци и произвођачи могу разумети зашто је термин „решење“ толико важан.

Ово објашњава зашто велике компаније за производњу угљеника користе тај термин. Индустријска окружења се веома разликују по температури, атмосфери, оптерећењу, захтевима за чистоћом и изложености корозији. Једна класа графита ретко одговара свим условима. Араствор графитапровајдер помаже купцима да изаберу прави графит, а не најскупљи.

АтСХЈ ЦАРБОН, дефинишемо араствор графитакао:

Процес ододговарајући графитни материјал, начин обраде, ипремаз на стварну примену купца, засновано на инжењерској процени и дугорочном{0}}искуству.Овај приступ смањује трошкове, продужава животни век компоненти и обезбеђује доследне перформансе.

Да бисте разумели решења графита, прво вам је потребна јасна и тачна слика о томе шта је графит заиста.Графит је аналотропни облик угљеникау којој се сваки атом угљеника везује затри суседна атома угљеникау стану,сп²-хибридизовани хексагоналнимреже. Четврти електрон остаје делокализован изнад и испод сваког слоја, што даје графиту високу електричну и топлотну проводљивост.

Ови хексагонални карбонски листови се слажу један на други и формирајуслојева. Унутар сваког слоја, Ц–Ц везе су јаке и круте; између слојева, само их слабе ван дер Валсове силе држе заједно. Овај контраст ствара типично понашање графита:

• Веома јак и крут у равни слојева
• Лако се сече и подмазује између слојева

Већина индустријског графита није појединачни кристал, већ поликристални материјал. Састоји се од много малих графитних кристалита, пора и везивних фаза. Као резултат тога, "иста" класа графита може показати веома различите перформансе ако промените:

• тхесировина(нафтни кокс, смола кокс, природни графит)
• тхепроцес формирања(изостатичко пресовање, обликовање, вибрацијско обликовање, екструзија)
• тхетемпература и време графитизације
• било којиимпрегнација, пречишћавање, илитретман премаза

Због ових фактора, два графитна блока која изгледају слично могу имативеома различите густине, порозност, чврстоћа, електрична отпорност, и радни век-и стога веома различита цена. Управо због тога индустријским корисницима није потребан само графит; треба им араствор графитакоји одговара одговарајућој материјалној структури стварним условима рада.

За инжењере који раде на{0}тестирању на високим температурама илииндустријска топлотна обрада, електрични отпорније само секундарна спецификација-то је један од основних параметара који дефинишу перформансе термичког поља.

Природни графит се формира милионима година унутар земљине коре. Почиње као угљеником{1}}богат органски материјал-као што су биљна материја или седимент-који бива закопан и подвргнут:

• висока температура
• високог притиска
• дуготрајни-геолошки стрес

У овим условима, атоми угљеника се полако преуређују у слојевиту хексагоналну структуру коју називамо графит. Разлике у:

• температурни профил
• ниво притиска
• околни минерали
• кретање течности

може много да варира од депозита до депозита-чак и унутар истог рудника.Ова варијабилност обликује прозор апликације. Природни графит добро функционише тамо где:масовне перформансе су важније од чврсте толеранције.неке варијације у структури су прихватљиве

Типичне употребе укључују:

• ватросталне цигле и ливаде за гвожђе и челик
• ливничке облоге и премази
• кочионе облоге и фрикциони материјали
• мазива и масти (нарочито графит у љускама)
• експанзивни графит за{0}}системе отпорне на пламен

одређене аноде батерија код којих је цена кључни фактор и структуром се може управљати додатном обрадом. Међутим, за високо{0}}прецизне графитне компоненте-на пример, полупроводничке елементе, делове вруће зоне вакуумске пећи или сложене машински обрађене блокове-природни графит обично не може да понуди:

• потребну стабилност димензија
• потребан ниво чистоће
• контролисану порозност и величину зрна

Због тога се већина пројектованих решења графита за критичне примене ослања навештачки (синтетички) графитуместо природног графита.

Да бисте разумели зашто индустрија често говори о графитним решењима, прво морате да разумете како се прави вештачки графит. За разлику од природног графита-који се формира милионима година дубоко под земљом-вештачки графит је пројектовани материјал створен кроз прецизан, више{3}}степени индустријски процес.

Свака карактеристика перформанси-густина, снага, електрична отпорност, порозност, термичка стабилност-произлази из начина на који је произведен.

Овај одељак објашњава логику иза сваке фазе како би инжењери и купци могли да схвате зашто постоје различите врсте графита и зашто се њихова својства толико разликују.

1. Сировине: где почиње вештачки графит

Вештачки графит користи сировине богате угљеником{0}}као што су:

• нафтни кокс
• игличасти кокс (за врхунске{0}}врсте)
• смола кокса

Ове сировине служе као агрегат, чврсте честице које формирају структуру коначног графита. Њихова величина честица, чистоћа и микроструктура директно утичу на карактеристике финалног производа. на пример:

• Велике величине честица→ мања густина, већа анизотропија
• Ултра{0}}фине честице→ висока густина, идеална за изостатски графит

Сировине такође укључују везиво, типично смолу од катрана, које омекшава и облаже агрегате тако да се могу обликовати.

2. дробљење и класификација честица

Сирови кокс мора да се дроби у одређене величине{0}}дистрибуције честица.Овај корак је фундаменталан јер величина честица утиче на:

• понашање паковања
• порозност
• упијање везива
• снага

Различите методе формирања захтевају различите величине честица:

• Екструдирани графит→ већа величина честица
• Молдед грапхите→ ситне до средње честице
• Изостатски графит→ ултра-фине честице (често < 0,3 мм)

Прецизан рецепт за{0}}величину честица обезбеђује доследну структуру у коначном материјалу.

3. Мешање: Стварање уједначене мешавине угљеника

Након дробљења, агрегати се мешају са везивом у загрејаној мешалици. Везиво се топи и облаже сваку честицу, формирајући једноличну мешавину познату као зелена паста. Однос агрегата и везива зависи од:

• циљна густина
• начин формирања
• захтеви за чврстоћом

Додатни адитиви могу бити укључени:

• графитни отпад→ побољшава термичко понашање
• природни графит→ побољшава подмазивање
• чађи→ побољшава проводљивост

Ова фаза успоставља основну микроструктуру.

4. Формирање: корак који дефинише усмереност материјала

Начин формирања одређује да ли ће графит битианизотропнаилиизотропна. Свака техника обликовања производи посебну унутрашњу структуру, која одређује како се коначни материјал понаша под топлотом, притиском или механичким оптерећењем.

Екструзија (екструдирани графит)



• Паста се провлачи кроз калуп
• Честице се поравнавају у правцу екструзије
• Материјал постаје анизотропан
• Погодно за шипке, цеви, дугачке производе

Пресовање



• Прашак се пресује унутар чврстог калупа
• Усмереност је слабија, али и даље присутна
• Погодно за блокове и мале прецизне делове

Изостатичко пресовање (ЦИП)



• Притисак се примењује из свих праваца истовремено
• Паковање честица постаје униформно
• Производи изотропни графит
• Користи се за полупроводничке, ЕДМ, делове пећи на високим температурама

5. Прво печење: претварање везива у угљеник

Обликовано "зелено тело" се пече полако на 700–1200 степени, понекад и по неколико недеља. Током печења:

• везиво карбонизира
• испарљиве компоненте испаравају
• блок се скупља
• формирају се поре

Ово претвара смешу у чврсто тело угљеника, али још не графит. Спора брзина загревања је кључна, посебно између 400–600 степени, где унутрашњи напони могу изазвати пукотине ако се не контролишу.

6. Импрегнација: Повећање густине и чврстоће

Након печења, тело угљеника садржи поре.За апликације које захтевају:

• висока густина
• ниска пропустљивост
• боља механичка чврстоћа
• побољшана отпорност на оксидацију

блок се ставља у суд високог{0}}притиска (аутоклав) и импрегнира са:

• питцх
• смола
• или других материјала који се могу карбонизирати

Неки типови пролазе кроз више циклуса импрегнације-поновног печења док се не постигне потребна густина.

7. Друго печење: Карбонизација импрегнираног материјала

Други корак печења карбонизира импрегниране материјале, додатно повећавајући густину и структурну стабилност.

Ово друго печење је брже од првог пошто је само импрегнираном везиву потребно карбонизирање.

У овој фази, материјал постаје густи угљеник, спреман за следећи кључни корак.

8. Графитизација: трансформација угљеника у графит

Графитизација је одлучујући корак у производњи вештачког графита. Угљенични блок се загрева на 2800–3000 степени у пећи за графитизацију. На овој температури:

• атоми угљеника се поравнавају у хексагоналне слојеве графита
• електрична отпорност се смањује
• повећава се топлотна проводљивост
• материјал постаје обрадив
• димензиона стабилност се драстично побољшава

Различити произвођачи примењују различите температуре, стопе грејања и трајање циклуса-што доводи до разлика у квалитету и цени. Графитизација је главни разлог зашто синтетички графит може надмашити природни графит у високо{2}}прецизним или-окружењима високе температуре.

9. Пречишћавање и посебни третмани

У зависности од примене, графит може бити подвргнут додатним третманима:

Високо{0}}пречишћавање халогена

Уклања нечистоће до 1-5 ппм за:

• полупроводничке опреме
• нуклеарни графит
• компоненте високо{0}}вакумске пећи
• Импрегнација смолом или металом

Побољшава својства као што су:

• отпорност на оксидацију
• непропусност гаса
• карактеристике трења
• обрадивости

Ови третмани прилагођавају коначна својства специфичним индустријским потребама.

Зашто је разумевање овог процеса важно

Вештачки графит није један материјал-већ фамилија пројектованих материјала.Два блока могу изгледати идентично, али раде потпуно другачије јер:

• сировине се разликују
• величине честица се разликују
• методе формирања се разликују
• разликују се температура печења и графитизације
• нивои нечистоћа се разликују

Због тога индустрија наглашава решења графита пре него генеричке „производе од графита“.Графит је дизајниран за сврху, а не изабран насумично.

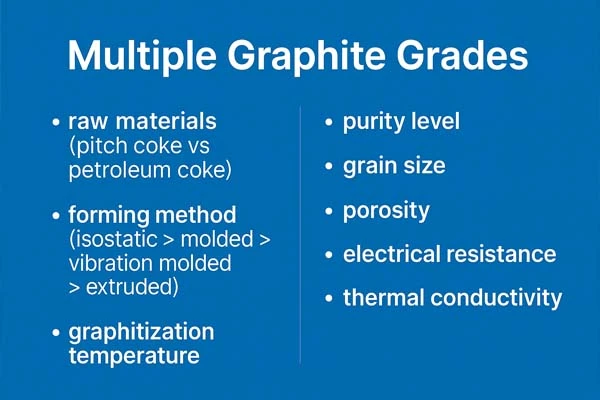

Разумевање разлога иза вишеструких класа графита





Индустријски купци се често питају: "Зашто графит долази у толико много класа, кодова и нивоа цена?" Одговор лежи у његовој структури и обради. Својства графита се драматично мењају на основу:



• сировине (смолни кокс вс петролејски кокс)
• метода обликовања (изостатичка > ливена > вибрационо обликована > екструдирана)
• температура графитизације
• циклуси импрегнације
• ниво чистоће
• величина зрна
• порозност
• електрични отпор
• топлотна проводљивост

Два блока графита могу да изгледају идентично, али један може коштати три пута већи јер ради много боље у -температурним или корозивним окружењима.

Као што виши инжењер материјала СХЈ ЦАРБОН често каже:„Материјал никада није једноставан'добро' или 'лоше.' Погодан је само илинеприкладан за дату примену."Ово је суштина раствора графита.







Где се графит користи у модерној индустрији



Мазива и масти

Графитне честице помажу у уклањању трења и заштити површина.

Литијум{0}јонске батерије

Синтетички графит чини анодни материјал, контролишући складиштење енергије и животни век

Ватростални материјали

Графит издржава растопљени челик, гвожђе и стакло, што га чини неопходним у ливницама.

Елецтрицал Цомпонентс

Користи се у моторним четкама, електродама и системима за уземљење.

Полупроводници и СиЦ

Графит високе{0}}чистоће и графит обложен СиЦ{1}}имају кључну улогу овде.

Нуклеарна технологија

Графит делује као модератор неутрона због своје атомске структуре.

Производња графена

Графит високе{0}}чистоће служи као изворни материјал.

Опрема за хемијску обраду

Његова отпорност на корозију чини графит идеалним за измењиваче топлоте

Механичке заптивке

Самоподмазивање{0} графита и отпорност на хабање

Индустријска{0}}висока температура

Графит је отпоран на екстремну топлоту и топлотни удар, за пећи



Зашто су купци често збуњени због графита



Многи купци кажу:



„Зашто ми сваки добављач даје различите називе разреда?“

„Зашто је разлика у цени тако велика?“

„Зашто амерички кодови, немачки кодови и кинески кодови изгледају неповезано?“



Ова конфузија настаје због:



• Различите земље користе различите конвенције именовања графита
• Графит није стандардизован као челик
• Перформансе зависе од производног процеса, а не од имена
• Добављачи често промовишу сопствене власничке оцене



Графит се мора процењивати по инжењерским показатељима, а не само по именима.Због тога је купцима потребно решење графита, а не каталог.



Зашто постоје решења за графит





Индустрији нису потребни материјали; потребна им је изведба. Добављач решења за графит помаже купцима:



• изаберите праве материјале
• анализирати потребе апликације
• уравнотежити трошкове у односу на перформансе
• компоненте дизајна
• извршити прецизну машинску обраду
• применити пречишћавање или премазивање
• проверите употребу кроз тестирање
• затворите круг са подацима и повратним информацијама



Право решење за графит захтева стручност, искуство и инжењерску процену.





Како СХЈ ЦАРБОН пружа решења за графит



СХЈ ЦАРБОНје био уграфитних и угљеничних материјалапољу више од 25 година. Наш тим укључује инжењере са вишедеценијским искуством успецијални графит, пречишћавање, премазивање, иинжењеринг апликација. Подржавамо клијенте у целом ланцу вредности:



• Избор материјала:Усклађивање квалитета графита са стварним условима примене.
• Прецизна обрада:Комплексне 3Д компоненте са уским толеранцијама.
• Пурифицатион:Нивои чистоће до 5–10 ппм за апликације полупроводника.
• Цоатинг:СиЦ, ПиЦ и други функционални премази продужавају животни век компоненти.
• Апплицатион Енгинееринг:Разумевање топлотног тока, температурних зона, корозивних гасова или механичких оптерећења.
• Тестирање и повратне информације:Обезбеђивање стварних{0}}светских перформанси у складу са очекивањима инжењера.
• Оптимизација трошкова:Препорука алтернатива када су врхунски{0}} материјали непотребни.



Верујемо да вредност решења графита не лежи у цени самог графита, већ у томе колико добро одговара проблему корисника.



Пример случаја: Индустрија полупроводника и СиЦ



01.

Обрада полупроводника захтева:

• ултра-висока температура
• ултра-ниска контаминација
• чврста стабилност димензија
• отпорност на корозију

Наша стручност помаже купцима да уравнотеже чистоћу, дебљину премаза, термичку униформност и цену.

02.

Графитна решења овде укључују:

• графитни пријемници
• носачи вафла
• грејни елементи
• изолациони делови
• Графитне компоненте обложене СиЦ{0}}







Закључак: Графитно решење је инжењеринг, а не производ

Јединствена структура графита и широка индустријска релевантност чине га једним од највреднијих материјала у модерној производњи. Али његова сложеност такође отежава купцима да правилно изаберу. Графитно решење:

• разјашњава материјалну збрку
• смањује непотребне трошкове
• побољшава животни век производа
• јача стабилност процеса
• даје купцима предвидљиве перформансе

Због тога индустрије траже добављаче решења за графит и заштоСХЈ ЦАРБОНнаставља да подржава глобалне клијенте са инжењерским{0}}стручним знањем о графиту.
